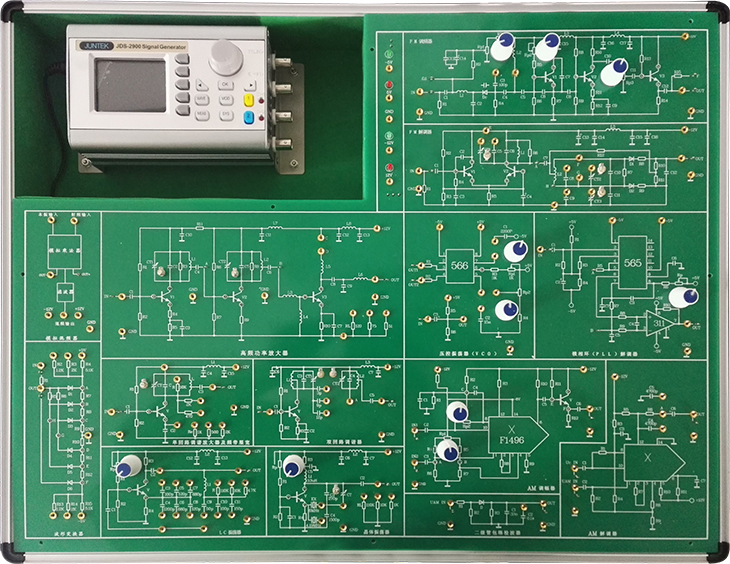

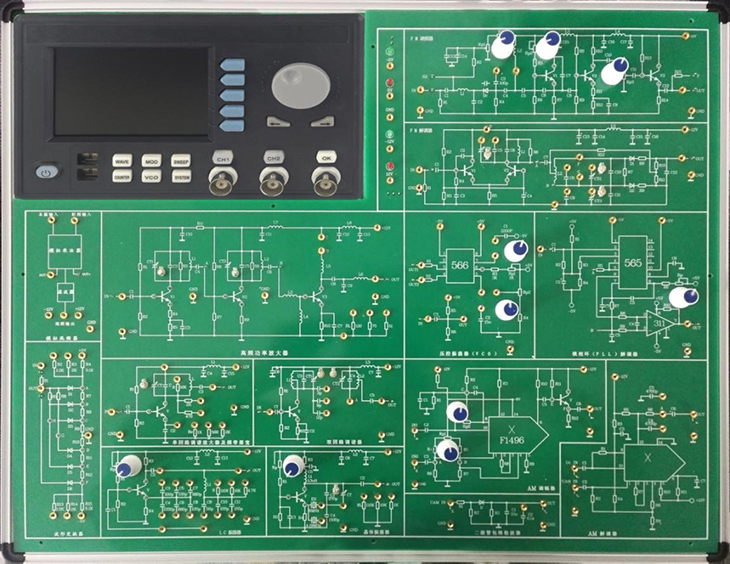

SBGP-X2型高頻電子技術實驗箱(含現成信號源)
4600
高頻電子技術實驗箱,高頻電路實驗箱,高頻電子線路實驗室,模擬電子線路實驗設備從高頻電路的特性考慮,實驗箱采用一體化設計,確保穩定性和可靠性;全部元器件裝在線路板的反面,使用安全,不易損壞;電路原理圖標注在線路板的正面,清晰明了。適用于電子信息科學與技術專業、通信技術專業和自動化專業教學計劃中《高頻電子線路》課程實驗教學。
一、總體技術指標
1、外殼采用鋁木合金材料,外形參考尺寸:530×420×100mm。
2、設有高性能四路直流穩壓電源
±5V/1.5A,±12V/1A,并帶有過流保護功能。
3、低頻函數信號發生器
1)波形:正弦波,方波,三角波
2)頻率:有四檔10Z~100HZ,100HZ~1KHZ,1KHz~10KHZ,10KHZ~100KHZ。
3)幅值:0V~15V
4、高頻函數信號發生器
1)波形:正弦波,方波,三角波
2)頻率:有四檔 30KHZ~300KHZ,300KHZ~3MHZ,600KHz~6MHZ,2MHZ~20MHZ。
3)幅值:0V~4V
5、提供液晶顯示頻率計
1)測頻范圍0~50MHZ
2)靈敏度為毫伏級高低頻率信號。
6、實驗電路模塊
1)調諧放大器,包含單回路和雙回路調諧放大器。
2)丙類高頻功率放大器電路
3)LC電容反饋三點式振蕩器電路
4)石英晶體振蕩器電路
5)振幅調制器電路
6)調幅波信號的解調電路
7)相位振蕩器電路
8)變?nèi)荻䴓O管調頻振蕩器電路
9)集成電路構成的頻率調制器和頻率解調器
10)利用二極管函數電路實現的波形變換器電路
11)模擬混頻器電路
二、詳細實驗項目
1、調諧放大器
1)單回路調諧放大器及通頻帶擴展實訓
2)雙回路調諧放大器實訓
2、丙類高頻功率放大器電路實訓
3、LC電容反饋三點式振蕩器電路實訓
4、石英晶體振蕩器電路設計
5、振幅調制器電路實訓
1)直流調制特性的測量
2)全載波調幅
3)抑知載波調幅
6、調幅波信號的解調電路實訓
1)二極管包絡檢波器
2)集成電路構成的解調器
7、相位振蕩器電路實訓
1)鑒頻特性的測量
2)調頻與鑒頻電路的聯調
8、變?nèi)荻䴓O管調頻振蕩器電路實訓
1)靜態調制特性的測量
2)動態測試
9、集成電路構成的頻率調制器實訓
10、集成電路構成的頻率解調器實訓
11、波形變換電路實訓
1)用非線性元件二極管實現三角波、正弦波變換
12、模擬混頻器的設計與實現
13、調頻、調幅接收機的設計與安裝調試(套件)
三、實驗箱配置
1、實驗箱主機1臺
2、交流電源線1.5M1根
3、2號實驗導線 40cm10根,20cm10根。
四、需外配儀器
1、掃頻儀1臺
2、50MHZ示波器1臺
3、高頻毫伏表1臺
