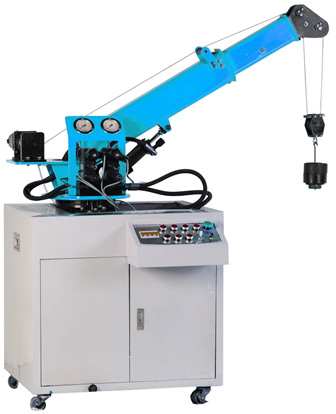

SB-38D起重機機電液一體綜合仿真實訓模型
汽車起重機是以輪胎式基礎車為載體配以起重設備工作裝置和操縱機構組成的自行起重機械，是工程機械中用途很廣泛的一個機種。它適用于大型野外施工工程，如建筑工地、施工筑路、水利工程、國防工事、修建路塹等工程中起運、提升等作業。
一、實驗項目
1、液壓傳動各元部件結構及工作原理觀摩、拆裝實驗。
2、液壓起重機械演示控制實驗。
3、PLC軟件控制實驗。
4、可編程序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗。
二、實驗內容
1、起重機械演示控制實驗回轉 " 升縮 " 變幅 " 起升
2、可編程序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗。
1) PLC指令編程、梯形圖編程學習；
2) PLC編程軟件的學習與使用；
3) PLC與計算機的通訊、在線調試；
4) PLC在液壓傳動控制中的應用以及控制方案的優化。
三、性能與特點
1、實驗臺采用冷軋鋼板（并經過噴塑、防腐處理）制作，臺式結構，控制推操作于一體。
2、電氣操作控制為下置式，液壓站放置于液壓臺主柜內。整體結構緊湊，協調，布局美觀大方，實用性強，可供4-6人實驗。
3、起重機械按實物比例縮小的全金屬結構，實驗時啟動液壓系統根據實驗要求模以操作機械進行工作。
4、起重機械是按實物的結構與縮小比例制作而成，能夠真實地體現其機械的實際工況，使學生能夠在實驗中深刻了解其機構的各部件的結構與工作原理。
5、實驗控制采用手動控制和自動控制兩種方式。
6、實驗部件采用耐壓膠管，壓力可達到25Mpa。
7、帶三相漏電保護、輸出電壓380V/220V，對地漏電電流超過30mA即切斷電源；電氣控制采用直流24V電源，并帶有過壓保護，防止誤操作損壞設備。
四、主要技術參數
電機型號：M3P4H523 功率：1.5KW 轉速：1450r/min
油泵型號：VP-15 額定壓力：7Mpa 額定流量：8ml/rev
外形尺寸：1450×680×1780mm
五、起重機機電液一體綜合仿真實訓模型具體配置
|
序號 |
名稱 |
規格型號 |
數量 |
備 注 |
|
1 |
電機 |
M3P4H523 |
1 |
|
|
2 |
變量葉片泵 |
VP-15 |
1 |
|
|
3 |
油箱 |
40L |
1 |
|
|
4 |
油位指示計 |
YWZ-150 |
1 |
|
|
5 |
回油濾油器 |
WU-160×100J |
1 |
|
|
6 |
空氣濾清器 |
EF-25 |
1 |
|
|
7 |
液壓油 |
32# |
1 |
|
|
8 |
油路板集成塊 |
|
1 |
|
|
9 |
油缸 |
M0B30/16/150LB |
2 |
|
|
10 |
三位四通電磁換向閥 |
MBP-02 |
2 |
|
|
11 |
疊加式節流閥 |
MTP-02 |
1 |
|
|
12 |
帶減速調速電機 |
220V 120W |
1 |
|
|
13 |
伸縮臂 |
|
1 |
|
|
14 |
起吊機構 |
|
1 |
|
|
15 |
轉動臂 |
|
1 |
|
|
16 |
PLC |
FX1S-20MR |
1 |
|
|
17 |
PLC通訊電纜 |
|
1 |
|
|
18 |
接近開關 |
LJ12A3-4-Z/BX |
2 |
|
|
19 |
中間繼電器 |
HH54P |
9 |
DC24V |
|
20 |
接觸器 |
CJ20-25 |
3 |
20A 220V |
|
21 |
三相漏電保護開關 |
DZ47LE |
1 |
C20 |
|
22 |
塑料外殼式斷路器 |
DZ108-20 |
2 |
6.3-10A |
|
23 |
單極斷路器 |
DZ47-63 |
2 |
C6 1P |
|
24 |
單極斷路器 |
DZ47-63 |
2 |
C3 1P |
|
25 |
緊停按鈕 |
LAY50-11Z |
1 |
|
|
26 |
自鎖帶燈按鈕 |
LAY50-11DT/24 |
12 |
|
|
27 |
兩檔旋鈕 |
LAY50-11X2 |
2 |
|
|
28 |
信號燈 |
NXD-211 |
21 |
24V |
|
29 |
開關電源 |
HS-150-24 |
1 |
|
|
30 |
普通按鈕 |
CAY50-11 |
9 |
|
|
31 |
快速插頭插座 |
XS12K2P |
18 |
二芯 |
|
32 |
二極管 |
ZN4007 |
6 |
200V |
|
33 |
電器控制模塊 |
|
1 |
|
|
34 |
PLC編程軟件 |
|
1 |
|
|
35 |
PLC編程手冊 |
|
1 |
|
|
36 |
使用說明書 |
|
1 |
|
|
37 |
實驗指導書 |
|
1 |
|
|
38 |
裝箱單 |
|
1 |
|
|
39 |
三通接頭 |
M16×1.5 |
3 |
|
|
40 |
三通接頭 |
M14×1.5 |
3 |
|
|
41 |
耐壓膠管 |
|
4 |
|
|
42 |
防震壓力表 |
YTN60（0-10MPa 2.5級） |
3 |
|
|
43 |
活動扳手 |
10，， |
1 |
|
|
44 |
內六角扳手 |
|
1 |
|
|
45 |
開口扳手 |
8-10 |
1 |
|
|
46 |
開口扳手 |
12-14 |
1 |
|
|
47 |
開口扳手 |
17-19 |
1 |
|
|
48 |
螺絲刀（一字、十字） |
6，， |
各1 |
|
|
49 |
螺塞 |
M10×1 |
10 |
|
|
50 |
尖嘴鉗 |
|
1 |
|
|
51 |
工具盒 |
|
1 |
|
|
52 |
防塵罩 |
|
1 |
|
|
53 |
組合墊 |
φ10 |
10 |
|
|
54 |
O型圈 |
|
20 |
|
|
55 |
O型圈 |
|
10 |
|
|
56 |
O型圈 |
|
10 |
|
|
57 |
生料帶 |
|
1 |
|
|
58 |
起重機械 |
1550*650*1800mm |
1 |
|
