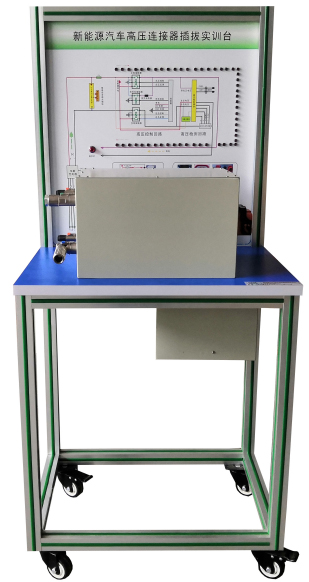

SBXNY-01高壓連接器插拔實訓臺
一、產品簡介
選用新能源（高速車型）汽車高壓連接器，均為比亞迪、北汽新能源、宇通客車等配套真實器件；安裝在專用動力電池包箱體上，通過學員動手插拔，使學員掌握高壓連接器插拔操作基礎要領。
二、功能特點
1.采用新能源（高速車型）汽車高壓連接器，與動力電池包完全相同，安裝在專用動力電池包箱體上，學員在無電源情況下進行高壓連接器的反復插拔。
2.高壓連接器插頭和插座均配接與動力電池包相同電纜線，電氣連接方式與實車相同，并標注名稱。
3.面板采用4mm厚鋁塑板，立式安裝面板UV平板噴繪打印有各高壓連接器原理圖板，安裝閃爍發光二極管展示系統的工作過程。
4.設備框架采用40mm×40mm一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,臺面鋪裝32mm厚彩色高密度復合板,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。
5.配套實訓(實驗)指導書等教學資料，包含工作原理與操作使用、實訓項目、故障分析等要點說明。
三、技術規格
1.設備外形尺寸：700*500*1500（長*寬*高）
2.面板外形尺寸：648*713（長*寬）
3.工作溫度： -20°～+40°
4.電源：交流220V
四、實訓（實驗）項目
1.新能源汽車高壓連接器認知。
2.新能源汽車高壓連接器的端子及對應的功能。
3.新能源汽車高壓連接器插拔訓練與檢測。
五、基本配置
新能源汽車專用動力電池包箱體、高壓放電正極插頭/插座、高壓放電負極插頭/插座、高壓充電正極插頭/插座、高壓充電負極插頭/插座、維修開關插頭/插座、閃爍發光二極管、一體化全鋁合金型材搭建的移動臺架（700*500*1500mm 帶自鎖腳輪裝置，原理圖板648*713（長*寬）mm）、設備操作說明書。
