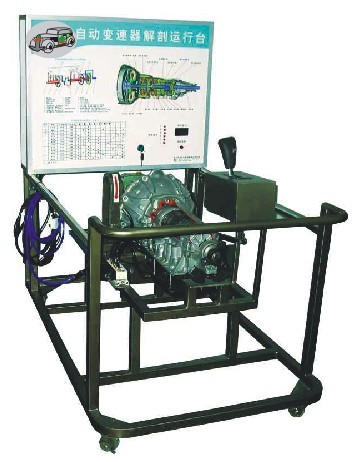

豐田A341E自動變速器氣動解剖運行臺
豐田A341E自動變速器氣動解剖運行臺配置：
自動變速器總成、變速器控制裝置、檔位顯示裝置、換擋按鈕、三相電機、減速機、氣動換向閥、開關電源、移動臺架等。
二．主要技術參數：
1、真實可運行的解剖自動變速器，由三相電機經減速機驅動，可進行檔位顯示、空檔起動、前進檔運行、倒檔運行等工況實踐操作。充分展示自動變速器的內部組成結構和工作過程。
2、自動變速器每個制動器和離合器都由一單獨的氣路推動其動作，自動變速器控制裝置根據所接收到的多功能開關和檔位選擇開關的信號，控制相應的電磁閥動作，來接通控制對應離合器、制動器的氣路，從而實現變速器的換檔過程。
3、實訓臺面板上繪有原車自動變速器彩色剖面圖、變速器傳動部分工作原理圖及不同檔位各用油元件的工作情況圖表，噴繪圖由有機玻璃保護，學員可直觀對照各圖表和實物，分析變速器的各檔傳動路線及各用油元件的工作過程。
4、實訓臺面板上安裝自動變速器檔位顯示裝置及排擋桿各檔位的指示燈，實時顯示變速器的工作狀態。
5、實訓臺配備有電機及減速機防護罩等安全保護裝置。
6、底座部分采用鋼性結構焊接，表面采用烤漆工藝，帶自鎖腳輪裝置，移動靈活。
7．用機電結合的方式實現傳動路線，并配備具有光電效果的傳動路線示教板。
