燈光系統接線自診斷多媒體實訓系統
一、產品簡介

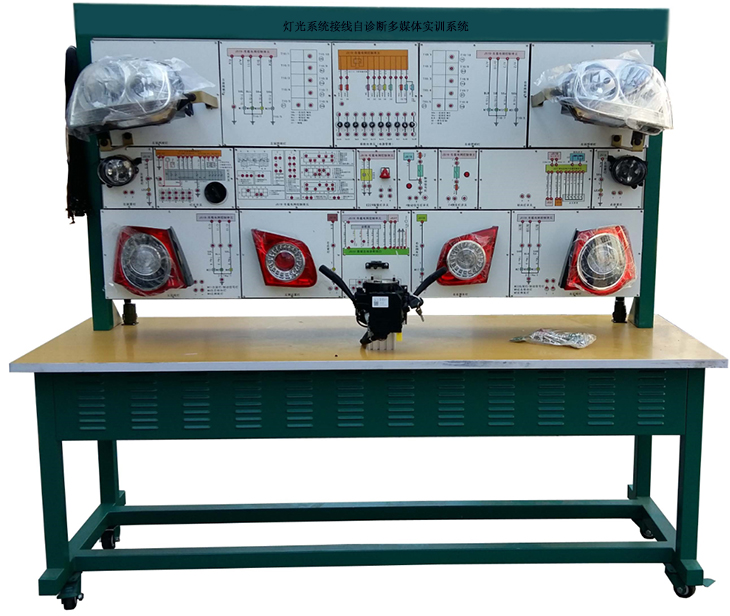

該設備采用 全新 大眾速騰汽車外部燈光系統實物為基礎，充分展示汽車外部燈光系統的組成結構和工作過程。
適用于學校對汽車燈光與儀表系統理論和維修實訓的教學需要。
二、功能特點
1.使用實驗導線插接好后,真實可運行的汽車外部燈光系統，充分展示汽車外部燈光系統的組成結構。
操縱各種燈光與操縱開關，可真實演示外部燈光系統的工作過程。
2.示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；學校學員可直觀對照電路圖和實物，認識和分析汽車燈光與儀表系統的工作原理。
3.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車儀表與外部燈光系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
5.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
6.拼裝式結構：50*50鋼木搭接結構帶移動腳輪
7.17組單元模塊：安裝原車實物，附原理圖與檢測端子。
電路連線考核系統：
（1）由圖形符號組成的無源汽車系統電路實訓用板，連線采用撥插式，組合方便可靠，能靈活進行電路控制和保護方法設計，連線及拆除方便，可靠性高，損耗少。
（2）引導學員連線的學習功能：由學生自己動手搭試各實驗電路，完成各自系統的實訓項目。
（3）智能化的線路連接檢測功能：采用MCU單片機控制電路設計，集成在一張電路板上，電腦能夠自動判斷每一條線路的連接是否正確，并通過LED燈直觀顯示出來，能自動清除錯誤，考核模式在考核完成后不僅會提示連接是否正確，還會顯示正確的連線數目，并且有語音提示。智能化程度高，可進行練習和考核，不損耗任何材料。
（4）計時考核功能：帶有液晶屏顯示考核時間功能，能夠根據剩余時間的長短通過LED燈閃爍的頻率/語音提醒考核者。
三、技術參數
外形尺寸：1960×700×1700mm(長×寬×高)
外接電源：AC 220V±10% 50Hz
工作電壓：DC 12V
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四、基本配置(每臺)
|
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
1 |
檢測控制面板 |
裝有各種檢測端子，彩色電路圖和工作原理示意圖; |
套 |
1 |
|
2 |
點火開關 |
個 |
1 | |
|
3 |
組合開關 |
套 |
1 | |
|
4 |
左右霧燈 |
套 |
1 | |
|
5 |
左右前照燈 |
套 |
1 | |
|
6 |
左右轉向燈 |
套 |
1 | |
|
7 |
左右小燈 |
套 |
1 | |
|
8 |
左右組合尾燈 |
套 |
1 | |
|
9 |
牌照燈 |
套 |
1 | |
|
10 |
燈光開關 |
套 |
1 | |
|
11 |
危險燈開關 |
套 |
1 | |
|
12 |
倒車燈開關 |
套 |
1 | |
|
13 |
剎車燈開關 |
套 |
1 | |
|
16 |
移動臺架(帶自鎖腳輪裝置) |
1960×700×1700mm |
臺 |
1 |
|
17 |
故障模擬與排除裝置 |
套 |
1 | |
|
18 |
實驗導線 |
套 |
1 | |
|
19 |
電器控制器件 |
BCM等原車 |
套 |
1 |
|
20 |
OBD診斷座 |
只 |
1 |
